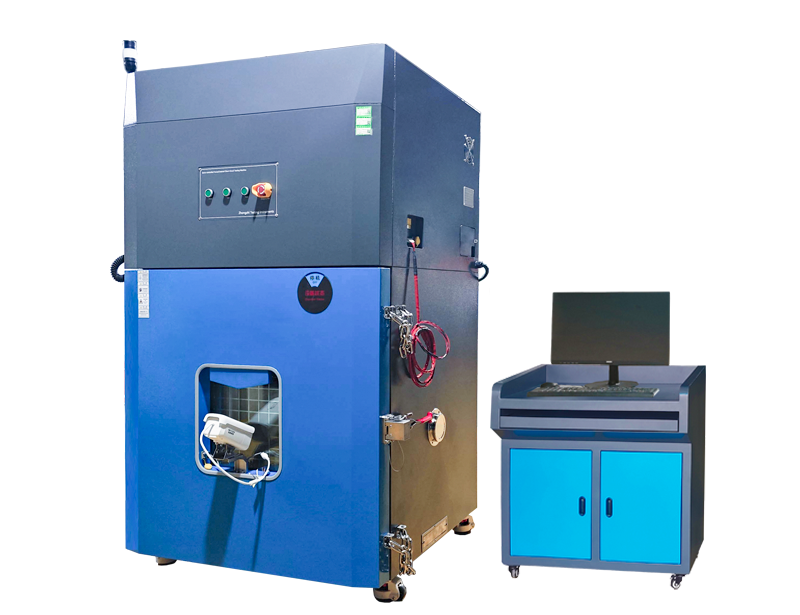

电池（伺服）针刺试验机＋电脑_东莞市赛测试验设备有限公司

电池（伺服）针刺试验机＋电脑

观察窗：钢化玻璃观察窗(350×400mm双层防爆玻璃) / 低压高亮LED照明
排风装置：配置强制排风
泄压装置：配置自动泄压口
行程：0~300mm任意可调，随样品高度递增递减
测试夹具：配套专用针刺夹具、V型夹具、固定夹具，0~200高度可调，可移动，方便、简单、使用效率高

产品用途

适用于检测动力电池、电池组等产品外物穿刺或外力挤压后可能引发的局部热失控或内部短路，测试过程中实时采集力、行程、电池表面温度、电池电压变化等。

主要功能

电池（伺服）针刺试验机可完成动力电池、小型电池组的针刺试验，适用于常温环境温度下，检测动力电池、电池组等产品外物穿刺或外力针刺后可能引发的局部热失控或内部短路，测试过程中实时采集力、行程、电池表面温度、电池电压变化等；于实验室模拟产品在实际使用中，可能承受的外力，以此来评定产品的安全性能，并通过试验数据，优化产品，可满足各标准中的单体蓄电池与蓄电池模组的针刺挤压试验要求；该试验设备采用电脑控制，伺服驱动，噪音低，定位精准，设备后侧采用自复位式泄压门，样品失效压力释放时可自动打开泄压，安全可靠、清洁维护亦极为方便。

产品特点

节能：设备采用伺服控制系统，设备未移动时，耗电基本为零，大幅降低功耗，在实际使用中，比液压测试设备节能 80%；

可拓展性强：该机型可同步采集针刺力值、针刺行程、电压、温度采集，无需外挂数据采集仪器，数据分析简单方便，杜绝其他厂商外挂采集仪实现采集从而导致数据不同步的问题。

满足及执行试验标准

GB 38031-2020 电动汽车用动力蓄电池安全要求

GB/T 36972-2018 电动自行车用锂离子蓄电池

GB/31241-2014 便携式电子产品用锂离子电池和电池组安全要求

GB42295-2022 电动自行车电气安全要求-短路防护试验

GB/T 36276-2018 电力储能用锂离子电池（征求意见稿）

GB/T 36276-2018 电力储能用锂离子电池

GB/T 31467.3 电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法

QB/T 2947.3-2008 电动自行车用蓄电池及充电器第3部分锂离子蓄电池及充电器

QC/T 743-2006 电动汽车用锂离子蓄电池

QC/T 744-2006 电动汽车用金属氢化物镍蓄电池

UL2580-2013 电动汽车电池安规标准

IEC 62133-2017 含碱性或非酸性电解液的蓄电池及蓄电池组的安全要求

UL 1642-2012 安全性标准（锂电池）

UL 2054-2012 锂电池安全性标准

技术参数

规格	型号	CZ-ZC-2T
	最大压力	2T(20kN) 可定制
	样品最大尺寸	W300mm×D300mm
	外形尺寸	W880mm×H1680×D730mm
箱体结构	外箱材质	优质加厚冷轧钢板静电喷涂
	内箱材质	SUS304不锈钢
	观察窗	钢化玻璃观察窗(350×400mm双层防爆玻璃) / 低压高亮LED照明
	排风装置	配置强制排风
	泄压装置	配置自动泄压口
主要技术指标	行程	0~300mm任意可调，随样品高度递增递减
	速度	1~80mm/ S任意可调（可定制）
	针刺力范围	1-20kN全程不分档
	力量精度误差	±0.5%满量程 / ±1.0%实测值
	力量分辨率	1N
	位移精度误差	±0.3%满量程 / ±0.5%实测值
	位移分辨率	0.01mm
	驱动方式	伺服电机驱动
控制软件系统	控制方式	远程电脑+本地控制
	对比曲线	针刺力、行程、温度、电压、时间五合一曲线显示
	数据导出	Access，Excel，txt
采集系统（可定制）	采集类型	电压	温度
	测试通道	2 CH	2 CH
	测试范围	0~20V	0~1300℃
	测试精度	±0.1%FS	±1.0℃/0.5%
	分辨率	0.01V	0.1℃
	采集频率	≥50Hz（标配） / ≥100Hz或≥1000Hz可定制
测试夹具		配套专用针刺夹具、V型夹具、固定夹具，0~200高度可调，可移动，方便、简单、使用效率高
钢针规格		进口高强度、耐高温钨钢针φ3，φ5，φ8、各5支
标准配置		主机、电脑、操作台、专用针刺夹具、进口钨钢针、专业控制软件
选配		高清防爆摄像系统、自动灭火系统
保护装置		短路保护、过载保护、安全门保护、限位保护、紧急停止
电源电压		AC380V,50Hz,3.0kW	AC380V,50Hz,5.5kW
