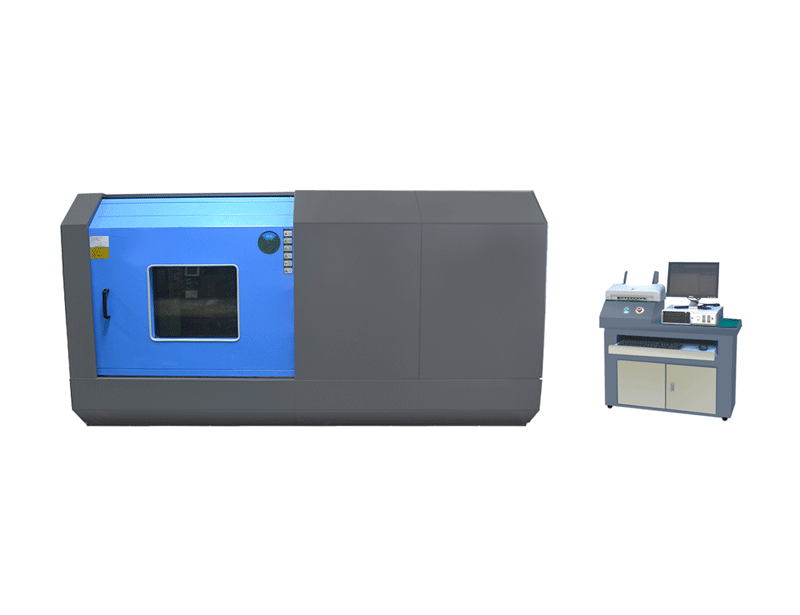

热扩散（热失控）测试系统

锂离子电池系统热扩散试验推荐加热和针刺这两种方法，制造商可以选择其中一种方法，也可自行选择其他方法来触发热失控。

触发热扩散（失控）：加热、可选过充、针刺

加热通道：1通道，可定制多通道

控制方式：全电脑软件控制

保护装置：短路保护、过载保护、紧急停止

试验应在以下条件进行:

a)本试验应在温度为0℃以上，相对湿度为15%~90%，大气压力为86~106kPa的环境中进行。 b)试验开始前，测试对象的SOC应调至大于制造商规定的正常SOC工作范围的90%或者95%。 c)试验开始前，所有的试验装置应都必须正常运行。
d)试验应尽可能少地对测试样品进行改动，制造商需提交所做改动的清单。 e)试验应在室内环境或者风速不大于2.5km/h的环境下进行。

试验方法:
推荐加热和针刺这两种方法作为锂离子电池系统热扩散试验的候选方法，制造商可以选择其中一种方法，也可自行选择其他方法来触发热失控。

热失控触发对象:
试验对象中的锂离子电池单体。选择锂离子电池包内靠近中心位置，或者被其他锂离子电池单体包围且很难产生热辐射的锂离子电池单体。

针刺触发热失控:

刺针材料:钢;刺针直径:3mm-8mm;针尖形状;圆锥形，角度为20°-60°;针刺速度:10mm/s-100mm/s;针刺位置及方向:选择能触发锂离子电池单体发生热失控的位置和方向(例如，垂直于极片的方向)。(配合针刺试验机或电池包底部针刺试验机完成测试)

针刺触发时，温度传感器的位置应尽可能接近短路点。

加热触发热失控:

使用平面状或者棒状加热装置，并且其表面应覆盖陶瓷、金属或绝缘层。对于尺寸与锂离子电池单体相同的块状加热装置，可用该加热装置代替其中一个锂离子电池单体，与触发对象的表面直接接触;对于薄膜加热装置，则应将其始终附着在触发对象的表面;加热装置的加热面积都应不大于锂离子电池单体的表面积;将加热装置的加热面与电池单体表面直接接触，加热装置的位置应与温度传感器的位置相对应;安装完成后，立即启动加热装置，以加热装置的最大功率对触发对象进行加热;加热装置的功率要求参见下表;当发生热失控或者定义的监测点温度达到300℃时，停止触发。

加热触发时，温度传感器布置在远离热传导的一侧，即安装在加热装置的对侧。

加热装置功率选择：

触发对象能量E（Wh）	加热装置最大功率（W）
E＜100	30~300
100≤E＜400	300~1000
400≤E＜800	300~2000
E≥800	＞600

针刺触发时温度传感器的布置位置示意图：

加热触发时，温度传感器布置在远离热传导的一侧，即安装在加热装置的对侧。

热扩散（热失控）系统技术参数：

规格	型号	SC-RKS-10
	热扩散触发	加热、可选过充、针刺
	加热功率	2.4KW/通道，可定制
	加热通道	1通道，可定制
	加热功率调节	加热功率调整+多规格加热器
设备结构	结构	一体式
	防爆箱	独立防爆间或选配W3000×H3000×D2000mm
控制软件系统	控制方式	全电脑软件控制
	试验条件	温度触发、压降触发、温度速率触发均可独立控制，或组合控制
	对比曲线	多通道温度、电压、时间同步采集，动态曲线显示
	数据导出	Access，Execl，txt
采集系统（可定制）	/	电压	温度
	采集通道	4CH、10CH、20CH、40CH	4CH、10CH、20CH、40CH
	测试范围	0-5V、0-60V	0-1300℃
	测试精度	±0.1%FS	±1℃
	数据采集频率	≥100HZ（标配）（或≥1000HZ可定制）
	分辨率	0.001V	0.1℃
标准配置		主机、电脑、专业控制软件、电压温度采集系统
选购项		自动灭火系统、高清防爆摄影系统
保护装置		短路保护、过载保护、紧急停止
电源电压		AC220V，50HZ，5.5KW
